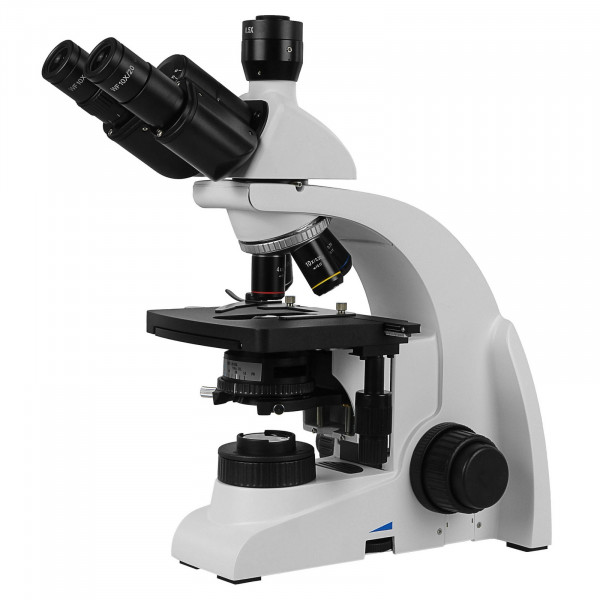

Тринокулярный микроскоп Микромед 2 (3LED inf) применяется в различных областях биологии для наблюдений и морфологических исследований, в медицине, ботанике, фармацевтической промышленности, сельском хозяйстве, службах охраны окружающей среды. Также он находит применение и в других областях науки для разнообразных исследований в проходящем свете по методу светлого поля, а также по методу темного поля и фазового контраста с дополнительными устройствами.
Гибкость в работе
Благодаря модульной конструкции микроскопа, его легко модернизировать, обновлять, использовать дополнительные устройства и проводить с их помощью широкий спектр исследований в проходящем свете. Конструкция микроскопа позволяет работать по методу простой поляризации, для этого используется дополнительный анализатор, устанавливаемый в визуальную насадку, и поляризатор, устанавливаемый на коллектор.
Микроскоп Микромед 2 (3LED inf) спроектирован на оптическую длину тубуса «бесконечность». Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, осветитель Кёлера с полевой диафрагмой и конденсор осветительного устройства с апертурной с диафрагмой. Конденсор оборудован слотом для слайдеров темного поля.
Оптика высокого уровня
В комплект поставки микроскопа Микромед 2 (3LED inf) входят объективы с ахроматической коррекцией для сухих исследований, рассчитанные на длину тубуса «бесконечность» – 4x/0.13, 10x/0.30, 40x/0.70 и объектив для исследований с масляной иммерсией 100x/1.25 oil. По дополнительному заказу может быть поставлен объектив 60х/0.80. Объективы 40x/0.70 и 100x/1.25 oil имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца.
Информативность и комфорт
Высокое оптическое качество объективов обеспечивает информативность, комфорт при исследованиях и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на объект. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 4 объектива, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями. Эргономичный угол наклона окулярных тубусов 30⁰ снижает утомляемость и нагрузку на шейный отдел позвоночника наблюдателя.
Освещение по Кёлеру
Важной особенностью микроскопа Микромед 2 (3LED inf) является его осветительная система. Она устроена по схеме Кёлера. Использование системы освещения Кёлера обеспечивает высокий уровень освещенности объекта исследования, что особенно важно для тринокулярного микроскопа с разделением светового потока. Схема Кёлера обеспечивает одновременное наблюдение в окуляры и запись файлов без переключения светового потока с оптического на цифровой канал с достаточным уровнем яркости в пространстве изображений. При этом достигается высокий контраст и детальность изображения при отсутствии затемнения краев поля зрения.
Осветительная система микроскопа состоит из коллектора с полевой диафрагмой, конденсора Аббе и светодиода белого света мощностью 3 Вт с регулируемой яркостью. Блок питания осветителя встроен в основание микроскопа.
Иммерсионный конденсор
Микроскоп Микромед 2 (3LED inf) оснащен иммерсионным конденсором Аббе 0.90/1.25oil. При работе с масляной иммерсией его числовая апертура А=1.25. Конденсор центрируемый, имеет апертурную диафрагму и слот для установки дополнительного слайдера с диафрагмой темного поля. Для удобства настройки освещения апертурная диафрагма имеет кольцо с цветной маркировкой значений апертур и увеличений используемых объективов. Диапазон перемещения конденсора по высоте составляет 19 мм.
Оптический и цифровой
Микроскоп Микромед 2 (3LED inf) комплектуется тринокулярной визуальной насадкой. Насадка имеет независимый тубус для установки цифровой окулярной камеры – видеоокуляра для вывода изображения на внешнее устройство и записи файлов. Конструкция микроскопа позволяет одновременно проводить визуальное наблюдение через оптические окуляры, и использовать цифровой канал без переключения светового потока.
Камера устанавливается в вертикальный выход канала визуализации с помощью крепления стандарта C-Mount. Эта система крепления позволяет применять вместе с камерой дополнительные оптические адаптеры различных увеличений. Кроме того, с помощью крепления этого стандарта можно подсоединить к микроскопу не только специализированные видеоокуляры, но и фото или видео камеры самых разных типов, имеющие крепление для оптики C-Mount. Тубус имеет возможность подвижки вдоль оптической оси для настройки точного соответствия фокусировки визуального и цифрового каналов.
Видеоокуляр в комплект поставки микроскопа не входит.
Прецизионная фокусировка
Фокусировка микроскопа осуществляется перемещением предметного столика по высоте с максимальным ходом 18 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки и регулятор усилия хода. Цена деления шкалы тонкой фокусировки 1 мкм. Плавность хода и отсутствие люфтов при фокусировке обеспечиваются применением прецизионного демпфированного зубчато - реечного механизма.
Точная и надежная механика
Механический предметный столик микроскопа Микромед 2 (3LED inf) имеет размер 156 х 138 мм и позволяет перемещать исследуемый образец с помощью коаксиальных рукояток в диапазоне 76 x 54 мм по направлениям X - Y. Перемещение осуществляется безлюфтовыми зубчато-реечными передачами. Столик комплектуется съемным препаратоводителем.
Микроскоп имеет полностью металлическую ударопрочную конструкцию, что гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют покрытие с антистатическими свойствами.
Особенности:
• Увеличение 40х - 1000х. С дополнительной оптикой 40х - 2000х.
• Оптическая система микроскопа скорректирована на бесконечность.
• Осветительная система Кёлера способствует яркому, детальному изображению без затемнений.
• Тринокулярная насадка микроскопа позволяет вести наблюдение в оптические окуляры и параллельно записывать файлы без переключения светового потока.
• Присоединение камеры по стандарту C-Mount использовать цифровые окулярные камеры
различных типов и оптические адаптеры.
• Объективы скорректированные на бесконечность обеспечивают высокое качество изображения при записи фото и видео файлов.
• Исследования по методу темного поля и фазового контраста с дополнительными устройствами.
• Конструкция микроскопа позволяет проводить исследования методом простой поляризации.
• Точный механизм фокусировки с регулятором усилия хода.
Составные части
• Штатив микроскопа Микромед (3LED inf) со встроенным в основание осветителем и
источником питания – 1 шт
• Тринокулярная насадка, поворотная 360⁰, с наклоном тубусов 30⁰ – 1 шт
• Револьвер на 4 гнезда для объективов (установлен) - 1 шт
• Двухкоординатный прямоугольный предметный столик 156 мм х 138 мм (установлен) – 1 шт
• Адаптер C-Mount 0.5х – 1 шт
• Конденсор Аббе, иммерсионный, апертура А=0.9/1.25, со слотом (установлен) – 1 шт
Сменные части
• Объектив ахромат 4х / 0.13 ∞ / 0.17- 1 шт
• Объектив ахромат 10х / 0,30 ∞ / 0.17 - 1 шт
• Объектив ахромат S 40х / 0,70 ∞ / 0.17 (подпружиненный) - 1 шт
• Объектив ахромат S 100х / 1,25 oil ∞ / 0.17 (подпружиненный) - 1 шт
• Окуляр широкопольный WF10х/20 с удаленным зрачком – 2 шт
Принадлежности и запасные части
• Светофильтр голубой – 1 шт
• Светофильтр зеленый – 1 шт
• Светофильтр желтый – 1 шт
• Светофильтр матовый – 1 шт
• Винт фиксации визуальной насадки (установлен) – 1 шт
• Винт центрировки конденсора (установлен) - 2 шт
• Винт фиксации конденсора (установлен) – 1 шт
• Ключ шестигранный 2 мм – 1 шт
• Винт крепления визуальной насадки – 1 шт
• Вставка плавкая (предохранитель) – 1 шт
• Сетевой кабель – 1 шт
• Флакон с иммерсионным маслом – 1 шт
• Чехол пылезащитный- 1 шт
• Руководство по эксплуатации – 1 шт
