Большое рабочее расстояние микроскопа позволяет исследовать не только плоские, но и крупные объемные объекты. Благодаря создаваемому неперевернутому изображению и возможности наблюдений как в отраженном, так и в проходящем свете микроскоп с успехом используется для проведения разнообразных точных работ, таких как препарирования в биологии и выполнения тонких технологических операций в промышленности.
Он широко применятся в медико-биологических лабораториях, промышленности, материаловедении, биотехнологии, фармацевтике, сельском хозяйстве, криминалистике. Микроскоп используется при реставрационных работах, на производстве и в учебном процессе.

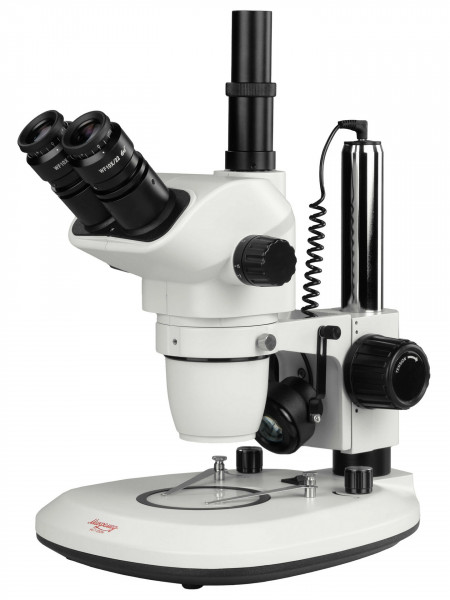

Микроскоп МС-7 ZOOM Тринокулярный входит в линейку стереоскопических микроскопов торговой марки Микромед, отличающихся отменным качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Высокое качество изображения, создаваемое микроскопом, во многом определяется точно рассчитанными и изготовленными объективами. Благодаря конструкции с исправленными аберрациями с применением специальных сортов оптического стекла обеспечивается высокая резкость и яркость изображения во всем диапазоне увеличений. Поэтому наблюдатель видит естественное изображение с высоким разрешением по всему полю вне зависимости от выбранного увеличения, как при наблюдении в окуляры, так и при записи файлов.
Тринокулярная конструкция
Конструкция микроскопа позволяет наблюдать объект как через окуляры, так и выводить данные на ПК или внешний монитор с помощью дополнительной камеры. Камера устанавливается в вертикальный тубус канала визуализации. Особенность конструкции микроскопа заключается в том, что тубус визуализации не требует переключения светового потока, поэтому в отличии от традиционных моделей микроскопов, вывод данных может вестись параллельно с комфортным наблюдением в окуляры обоими глазами. Микроскоп комплектуется адаптерами для установки камер двух установочных стандартов - 23,2 мм и С-mount. Конструкцией тубуса канала визуализации предусмотрена центрировка камеры для точного совмещения изображения в окулярах и на сенсоре камеры.
Оптическая головка Zoom
Микроскоп МС-7 ZOOM Тринокулярный построен по оптической схеме Грену и для наблюдения выраженного стереоскопического эффекта при наблюдении трехмерных объектов снабжен двумя объективами, расположенными под углом к плоскости исследуемого предмета.
Объективы микроскопа имеют переменное увеличение от 0.67х до 4.5х, что обеспечивает плавное изменение масштаба наблюдаемого изображения в 6.7 раза. Оптическая конструкция объективов позволяет сохранять точную фокусировку на всех увеличениях. Изменения увеличения производится вращением рукояток механизма зуммирования.
Особенностью оптической головки является регулировка межзрачкового расстояния, она производится простым передвижением окулярных тубусов в стороны. Оптическая головка микроскопа снабжена призменной оборачивающей системой, благодаря которой наблюдатель всегда видит не перевернутое, а прямое и яркое изображение.
Дополнительная оптика
Микроскоп комплектуется окулярами широкого поля WF 10х/22. Общее увеличение микроскопа с ними составляет от 6.7х до 45х. Окуляры имеют конструкцию с вынесенным выходным зрачком, что позволяет вести комфортное наблюдение как в очках, так и без них. Каждый окуляр микроскопа снабжен собственным механизмом диоптрийной коррекции. Для микроскопа доступны разнообразные дополнительные окуляры с увеличением до 30х.
Конструкция оптической головки микроскопа позволяет применять оптические насадки на объективы. Выпускается четыре вида насадок - с увеличениями 0,5х, 0,75х, 1,5х и 2х.
Их применение позволяет в широких пределах изменять увеличение и рабочее расстояние микроскопа. Также при использовании насадок изменяется размер поля зрения. Значения увеличений, рабочих расстояний и размеров полей зрения при использовании различных насадок приведены в их описаниях.
Использование дополнительных окуляров и оптических насадок позволяет изменять общий диапазон увеличений микроскопа в пределах от 3.4х до 270х.
Постоянное рабочее расстояние
Рабочее расстояние микроскопа без дополнительных насадок составляет 105 мм и оптика микроскопа позволяет сохранять его неизменным при всех увеличениях. Также рабочее расстояние остается неизменным и при смене окуляров.
Отраженный и проходящий свет
Микроскоп оборудован двумя осветителями – отраженного и проходящего света.
Осветитель отраженного света обеспечивает косое верхнее освещение объекта, хорошо подчеркивающее его объем, и используется для подсветки непрозрачных или полупрозрачных объектов. Осветитель включает в себя светодиод мощностью 3 Вт белого спектра излучения и коллекторную линзу. Для регулировки положения осветитель снабжен поворотными кронштейнами.
Осветитель проходящего света встроен в основание и также включает в себя светодиод 3 Вт и коллекторную линзу. Для размещения объекта исследования применяются круглые вставки, устанавливаемые в гнездо основания. В комплекте микроскопа имеется полупрозрачная матовая вставка для проходящего света, черная и белая для работы в отраженном свете.
Оба осветителя имеют независимую регулировку яркости и при необходимости могут использоваться одновременно.
Механизм фокусировки
В качестве системы фокусировки используется прецизионный зубчато - реечный механизм, обеспечивающий плавное и точное движение оптической головки. Перемещение для фокусировки осуществляется по свободным от люфтов демпфированным направляющим в диапазоне 50 мм. Величина хода оптической головки по штативной штанге 125 мм.
Конструкция механизма обеспечивает плавный ход и точность настройки положения фокуса. Механизм не нуждается в самостоятельной регулировке усилия – он отрегулирован на производстве, что обеспечивает комфортную работу и препятствует самопроизвольному опусканию головки.
Основание и штатив
Микроскоп имеет компактные размеры и занимает минимум рабочего пространства. Основание микроскопа и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава с антистатическим покрытием. Штативная штанга из полированной стали с покрытием хромом. Это гарантирует надежность и устойчивость конструкции, точность настроек и длительный срок службы микроскопа.
