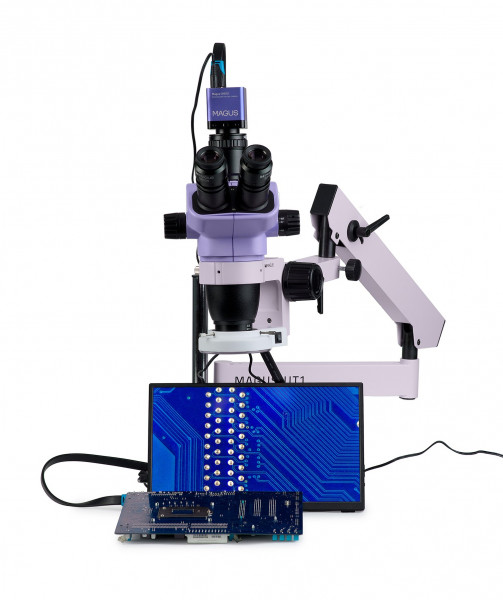

Готовое решение для пайки, ремонта и контроля качества готовых изделий создано на базе оптической головы серии MAGUS Stereo 7H и универсального штатива MAGUS UT1. Камера оснащена интерфейсом HDMI и выводит изображение прямо на экран монитора, без подключения к компьютеру.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп с монитором предусматривает два способа наблюдения – и в окуляры, и на экране монитора.
Микроскоп оснащен кольцевым осветителем отраженного света. Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.
Цифровая камера
Цифровая камера оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс). Наблюдение на экране предъявляет требования к частоте кадров, поскольку руки и инструмент перемещаются под микроскопом. Камера устанавливается в канал визуализации при помощи адаптера C-mount и подключается к монитору через интерфейс HDMI. В режиме HDMI поддерживается частота 60 кадров в секунду – необходимый минимум для плавной передачи кадров на экран без задержек.
Монитор
Монитор подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD. Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается. Монитор ставится на стол или прикрепляется к камере.
Тринокулярный микроскоп с монитором подойдет тем, кто предпочитает смотреть на печатную плату вперед, а не вниз. Такой способ наблюдения потребует некоторого времени для приобретения привычки, зато спина и шея не будут уставать. Также эта модель подойдет и преподавателям, которые обучают студентов. При минимальном увеличении микроскопа поле зрения на экране монитора составит 33,25x18,68 мм.
Оптическая голова
Панкратический объектив плавно изменяет увеличение в 6,7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа. Увеличение 3,4–22,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х. Увеличение 6,7–45х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдений в окуляры диаметр поля зрения с насадкой 0,5х составляет 65,7 мм при увеличении микроскопа 3,4х, а при увеличении 22,5х – 9,7 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Осветитель
Кольцевой осветитель с регулировкой яркости реализует бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К гарантируют освещенность 18 000 лк при рабочем расстоянии 105 мм.
Штатив
Универсальный штатив расширяет рабочую зону и предоставляет больше свободы в выборе положения оптической головы над рабочим местом. Штатив состоит из четырех секций и крепится к краю рабочего стола при помощи надежной струбцины, поэтому не занимает место на столе.
Штатив регулирует положение оптической головы по высоте, настраивает горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно.
Механизм фокусировки
Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.
